膏体灌装机

型号 : SGF
加工定制 :
适用物料 :
日期 : [2013/10/22 16:24:37]

DG半自动活塞式单头膏体灌装机是本公司开发的DG半自动活塞式灌装系列的一种对高浓度流体进行灌装的灌装机,它是通过气缸带动一个活塞及转阀的三通原理来抽取和打出高浓度物料,并以磁簧开关控制气缸的行程,即可调节灌装量。

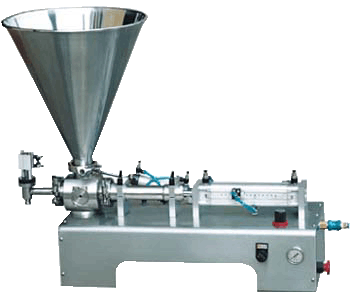

膏体灌装机

产品名称:膏体灌装机(SGF)

一、适用范围
适用于医药、日化、食品、农药及特殊行业,是对高粘度流体进行灌装的理想设备

二、产品说明
该机为半自动双活塞式膏体灌装机,不带电工作、操作更加安全。 为双头同步灌装,提高工作效率。 设计合理,机型小巧,操作方便,气动部分均采用德国FESTO和台湾AirTac的气动元件。 物料接触部分均采用316L不锈钢材料制成,符合GMP要求。本系列产品有60ml、125ml、500ml、1000ml等大小不一的灌装型号,客户可根据自己的需求来选择型号。一般来说灌装量越接近机型,灌装的精度就越高。

三、原理和性能
1. 工作原理 :SGF双头膏体灌装机是本公司开发的SGF半自动活塞式灌装机系列的一种对高浓度流体进行罐装的设备。它是通过气缸同时带动两个活塞以及转阀的三通原理来抽取和打出高浓度物料,并以信号控制阀控制气缸的行程,通过15手轮(图二)调节灌装量。由于该设备采用双头同时灌装,大大提高了工作效率,是中小企业的理想选择。
2. 性能:本公司生产的半自动活塞式灌装机系列是在本公司生产灌装机系列的基础上,引进国外先进灌装机技术,进行了进一步的改造和创新,并增加了部分附加功能,使产品在使用操作、精度误差、整机调整、设备清洗、维护保养等方面更加简单合理。该设备实在不带电的情况下工作(客户需要),因此对易燃、易爆物料更加理想。

四、技术参数

技 术 参 数

内     容

参     数

额定气压

0.4-0.6MPa

灌装速度

20-60瓶/分钟

灌装精度

±1111111111% - ±211111111122222%









设备型号

可灌装范围 (ml)

最佳灌装范围 (ml)

本机型号打(√)

SGF60

5~60

25~60



SGF125

10~125

50~125



SGF250

25~250

100~250



SGF500

50~500

200~500



SGF1000

100~1000

300~1000



五、设备剖析图

膏体灌装机

01

快装直通

08

单项节流阀

02

气源开关

09

单项节流阀

03

版式压力表

10

快装卡箍

04

调压过滤器

11

控制阀

05

转阀气缸

12

急停信号阀

06

塑料管接头

13

可换嘴子

07

二位五通换向阀

14

注料嘴



六、日常维护

该设备在工作过程中将受以下因素的影响:
1. SGF双头膏体灌装机的灌装精度将受气压的稳定性、物料的均匀性、灌装速度等的影响。
2. SGF双头膏体灌装机的灌装速度将受以下因素的影响:物料的粘度。汽缸的行程,灌装嘴的大小,操作者的熟练程度。
3. 本机有脚踏和自动两种灌装方式,两种灌装方式可任意切换。
4. 本机采用的转阀为耐磨、耐酸、耐高温的四氟材料,在清洗时不能随意的敲打,碰撞。

七、警告:在清洗之前必须检查压缩空气是否关闭。如果没有关闭,请关闭压缩空气。
使用有机溶剂清洗机器后,如汽油、苯、二甲苯、香蕉水、次氯酸钠等,必须再用洗洁精二次清洗,最后用水清洗干净。
